Установка плазменной резки с ЧПУ РВ6020

Установка плазменной резки PB6020 является идеальным выбором для тех, кому требуется высококачественная, высокопроизводительная система резки металла плазмой  с ЧПУ.

Технические характеристики:

  1. Размер рабочего поля (ДхШ), мм: 6200х2200;
  2. Просвет по оси Z: 220 мм;
  3. Ход по оси Z: 180 мм;
  4. Высота стола: 750 мм;
  5. Габаритные размеры, max (ДхШхВ): 7400х3550х2140 мм;
  6. Точность позиционирования: 0,1 мм;
  7. Скорость свободного перемещения: 20 м/мин.
  8. Система перемещения по осям XY: шестерня/рейка;
  9. Система перемещения по оси Z: шарико-винтовая пара;
  10. Максимальная толщина разрезаемого металла: согласно паспортным данным на источник.

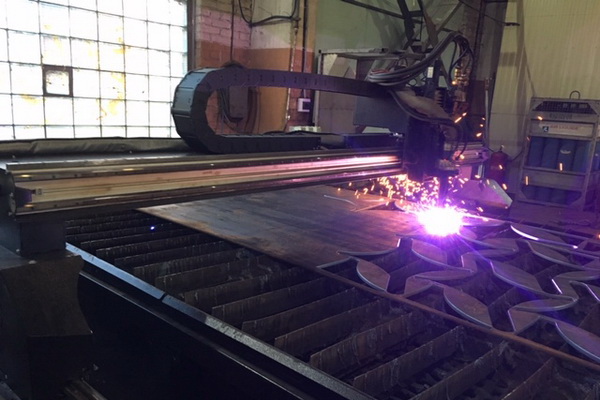

Станки портальной плазменной резки с ЧПУ серии PB предназначены для производств, работающих с толстым металлом, либо нуждающихся в больших площадях обработки при высокой точности резки. Жесткая рама и высокоточные рельсовые направляющие обеспечивают точность резки, а легкий алюминиевый портал и мощные сервоприводы Panasonic MINAS A5 (два двигателя по оси X) - высокие показатели ускорения и скорости перемещений.

В станках данной серии подвижная система выполнена полностью независимой от силовой части стола, что гарантирует отсутствие каких-либо нагрузок/деформаций при погрузке/разгрузке металла. Новейшая система числового программного управления (ЧПУ) EDGE® Connect компании Hypertherm характеризуется непревзойденной надежностью, имеет эффективные встроенные функциональные возможности и высокий уровень гибкости пользовательской настройки.

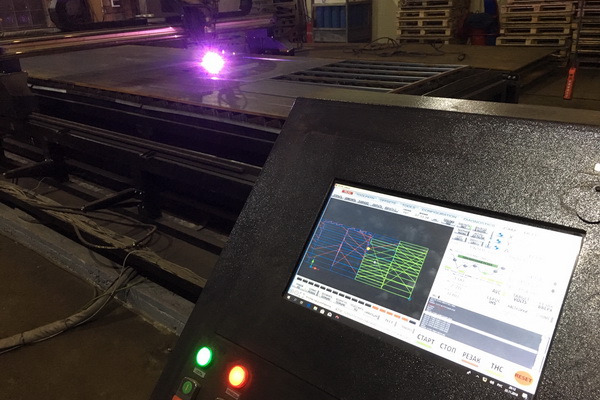

Экранная программная консоль оператора (Soft OpCon) обеспечивает простую настройку и работу со станцией резки и ручным перемещением.

Интегрированные средства связи с системами плазменной резки и системами регулировки высоты резака обеспечивают автоматизированное и экспертное управление за счет использования заводских или пользовательских технологических карт резки.

Оператор может составлять собственные технологические карты резки и использовать их в программе обработки деталей или передавать в мастер CutPro EDGE Connect выполняется во встроенной операционной системе Windows® 10 Enterprise.

Система привода: Сервопривода Delta ASDA-A2-E (EtherCAT) (в комплекте с планетарным редуктором).

Один из мировых лидеров в области для плазменной, лазерной, водоструйной и т.п. резки - компания Hypertherm рекомендует использовать сервоприводы Delta Electronics серии ASDA-A2-E со встроенным интерфейсом EtherCAT для своей системы ЧПУ серии EDGE. Данное ЧПУ предназначено для управления различными системами резки материалов. В декабре 2016 г. компания Hypertherm специально выпустила отдельное руководство по применению сервоприводов ASDA-A2-E совместно с данным контроллером ЧПУ. По отзывам специалистов сервоприводы Delta Electronics очень просты в подключении и настройке под ЧПУ серии EDGE и, что еще немаловажно, имеют превосходные характеристики и доступную цену.

Помимо сервоприводов ASDA-A2-E, в номенклатуру продукции Delta Electronics с поддержкой интерфейса EtherCAT входят модули удаленного ввода/вывода серии R1-E, которые также могут использоваться совместно с ЧПУ Hypertherm серии EDGE.

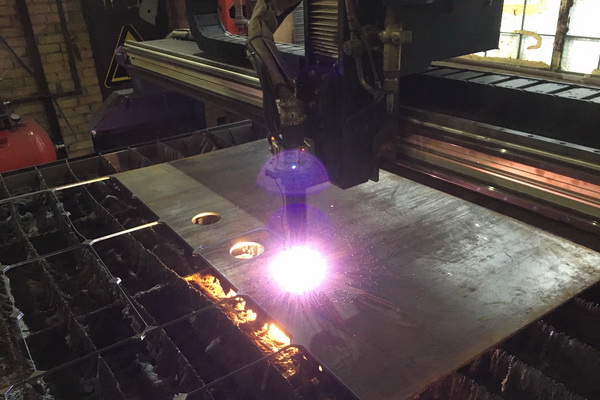

Система автоматического слежения за расстоянием между соплом и разрезаемым металлом TorchHeightController (ТНС) по напряжению дуги.

Данная система исключает механический контакт с металлом и позволяет в автоматическом режиме регулировать зазор в процессе резки. Регулировка сводится к сравнению заданного напряжения с текущим, т.е. если напряжение резки растет, следовательно, растет расстояние между соплом и металлом, система автоматически опустит плазмотрон и наоборот. В результате обеспечивается качество реза.

Этапы процесса резки выглядят следующим образом:

  • Плазмотрон перемещается к месту прокола;
  • Происходит поиск металла касанием (обнуление оси Z);
  • Подъем плазмотрона на высоту пробивки (паспортные данные источника плазмы);
  • Непосредственно пробивка металла;
  • Опускание плазмотрона на высоту резки;
  • Замер напряжения дуги;
  • Начало движения по контуру, отслеживая замеренное напряжения;
  • Подъем плазмотрона по окончании резки контура;
  • Переезд к месту следующей пробивки.

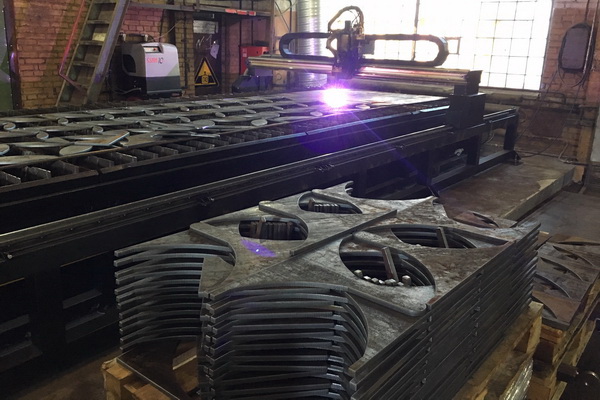

Помимо плазменной резки листа с ЧПУ на станках серии РВ6020 возможна газовая резка металла с ЧПУ. Цену резки Вы можете найти на нашем сайте.
